概述

SFD20Z型尾气净化器以壁流式蜂窝陶瓷颗粒捕集器（DPF）为核心过滤部件，可高效去除柴油发电机组内排放出来的颗粒物（黑烟及其它可溶性有机物），并有一定的消音功能经尾气净化器净化后的发电机组尾气可达林格曼黑度一级以下。

PM去除率：90%-99%

消音效果: 可替代一级消音器

性能特点

黑烟处理明显，不透光率接近于零（林格曼黑度一级以下）

系统使用的滤心为壁流式蜂窝陶瓷滤芯，可清理，反复使用

设计有自动安全旁通，保证在异常情况下发电机组正常工作

进排气口使用法兰对接，安装更简便

干式净化，安装空间小

低能耗，使用成本低

配有数字压力仪表，及时反应滤芯工作状态

声光报警，更直观、便捷地提醒滤芯再生

技术参数

黑烟及其它颗粒物净化效果：90%-99%

消音效果：＞15dB(可替代一级消音器）

封装材料：不锈钢

捕集器材质：壁流式凤尾陶瓷

捕集器数量：1

捕集器体积：20L

旁通阀控制类型：自动控制+手动控制

压力报警方式：声、光报警

适用发电机组功率：200kw

重量：70KG

尺寸（长*宽*高）：1000*670*520mm

净化前后对比图

净化前                                          净化后

工作原理图

PDF工作原理图

SFD20Z型发电机组尾气净化系统的核心净化部件为壁流式蜂窝陶瓷微粒捕捉器（DPF），可以去除发电机组尾气中的黑烟和其它颗粒状有害物质。DPF为多孔蜂窝陶瓷，整体呈圆柱型蜂窝状，且端面为相间堵孔。当发电机组的尾气从入口经过DPF时，尾气中的黑烟和颗粒物会被截留在通道内或蜂窝壁面内，而除去颗粒物的尾气则会通过DPF的内壁经相邻通道排出；从而达到净化黑烟的目的。

系统安装

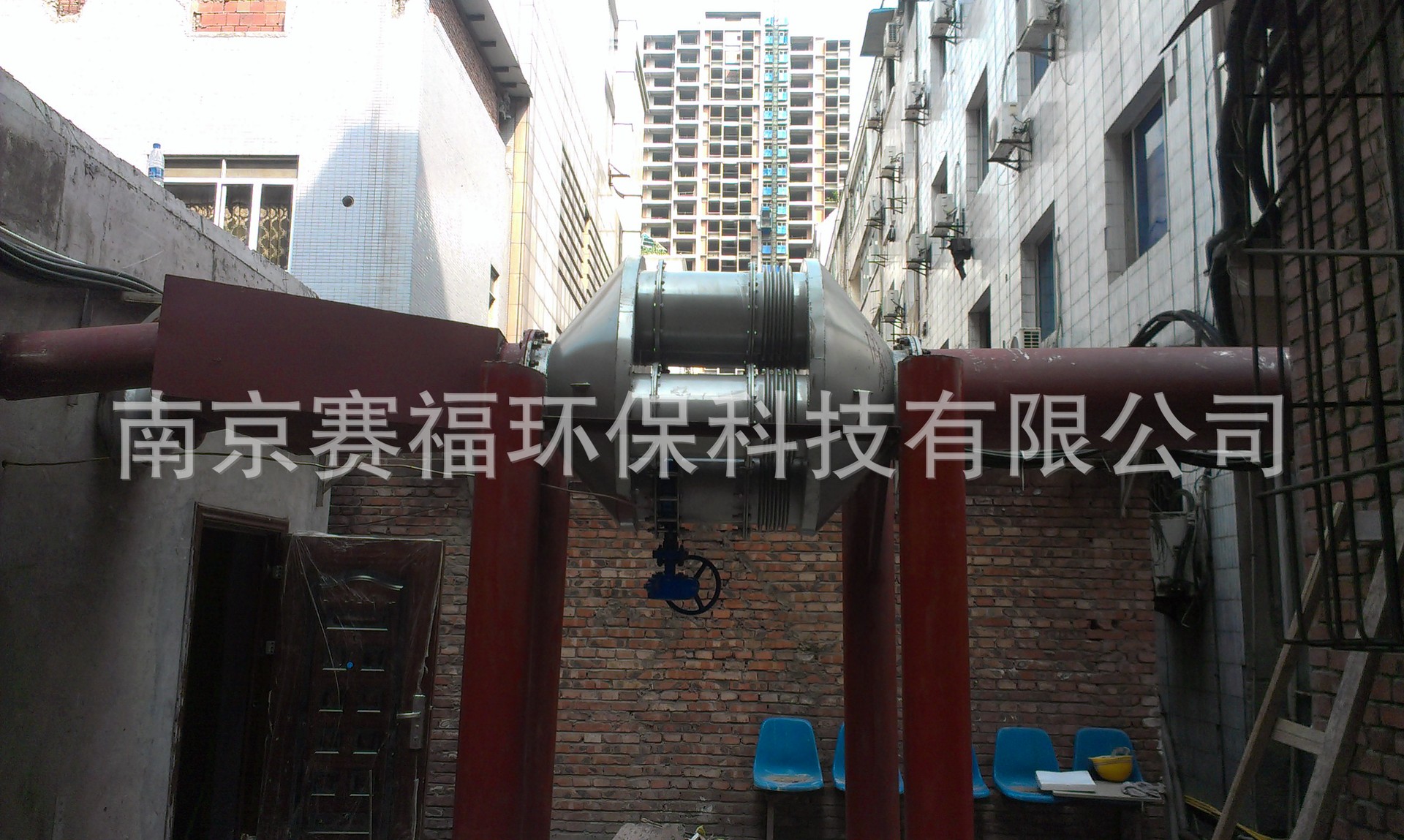

净化系统安装示意图                                        净化系统安装实例图

安装位置要求

1. 尾气净化系统设备必须安装在容易操作、维修的场地，设备周围及上方必须留有足够的空间以便滤芯维护保养。（建议搭建维修平台）

2. 尾气净化系统设备必须安装在有足够强度能够承受整套设备的支架上。

3. 如需吊装尾气净化系统，必须使用机器牢固的吊装点，吊装工作必须由具有专业技术人员完成。

4. 尾气净化系统安装位置周边禁止放置易燃、易爆、挥发性质物品。

5. 尾气净化系统应尽可能靠近发电机组的排气口，以获得更高的温度，促进氧化反应。
