西门子水管温度传感器QAE2121.010QAE2120.010QAE2174.010

西门子水管温度传感器QAE2121.010QAE2120.010QAE2174.010QAE2164.010 QAE2112.010
西门子水管温度传感器
QAE2121.010，NI1000，两线连接
QAE2120.010，NI1000，两线连接，带套筒

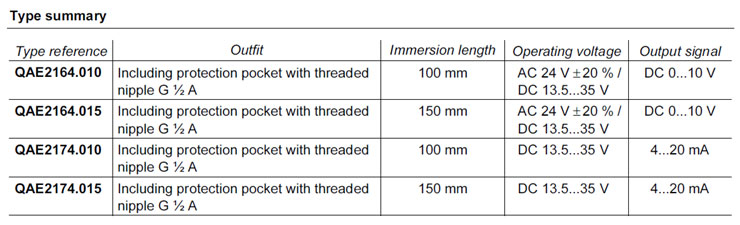

QAE2174.010，4-20ma输出
QAE2164.010 ，0-10V输出
QAE2112.010 ，PT1000,两线连接
用于测量水管温度，除QAE2120.010自带套筒外，其它需要单独购买。
无源插入式温度传感器用于采集水管与水箱中的温度。

QAE21… 插入式温度传感器用于：
• 控制或限定水流温度
• 限定回水温度
• 控制生活用水温度

插入式温度传感器包括下面部件：
• 两部分塑料外壳，包括接线端子底板和可拆卸面板(卡箍式设计)
• 配有传感元件的插入杆
卸掉面板后能连接接线端子。在 QAE2110.010 和 QAE2110.015 里，电线接入是通过电
线接入密封管 M16。其他型号的传感器中，电线接入是通过一个金属扣眼，如果需要的
话，它可以被电线接入密封管 M16 (IP 54)。

根据应用，传感器必须按下列要求安装：
• 用于供水温度控制：
在供热环路上
– 如果水泵安装在供水管上，传感器直接安装在水泵后面
– 如果水泵安装在回水管上，传感器安装在混合阀后的1.5～2 m 处
• 用于回水温度限制：
传感器应安装在能准确采集所限定温度的回水管上。
传感器应该安装在管路弯头处，以便插入杆或保护套直接对着水流方向。
传感器安装位置必须是水完全混合处，必须是泵的下游，或者如果泵安装在回水处，则
至少距离水流混合处1.5米。
安装传感器时电线不能从顶部进入。
所有类型传感器，插入长度最小不能小于60 mm !
传感器不能被保温层覆盖。
在安装传感器之前，螺纹配件或T 型件 G ½必 须焊接在管道上。

安装传感器之前，螺纹配件或T 型件 G ½必 须焊接在管道上。

西门子浸入式水管温度传感器，QAE2110.010  ...  无源输出

时间常数

带保护套筒：30s

无保护统统：8s

连接方式：螺丝端子

尺寸：80×60×31mm

产品型号：
